第261期 广州 | “巴恩斯之舞”(X型过街)了解一下

优控黑板报

关键词:

全行人相位、全向行人过街

路口概况

德政路-豪贤路路口位于广州市越秀区,豪贤路为东往西单行道,德政路为南北向道路,北进口衔接东风路。

图1 德政路-豪贤路路口地理位置

图1 德政路-豪贤路路口地理位置

存在问题

因路口附近为居民住宅区,日常人流量较大,有些行人贪图方便,在该路口过街时不按照交通规则行走斑马线,横穿马路现象严重。此种行为已经成为部分市民过街的一个习惯,及易造成交通事故,安全得不到保障。

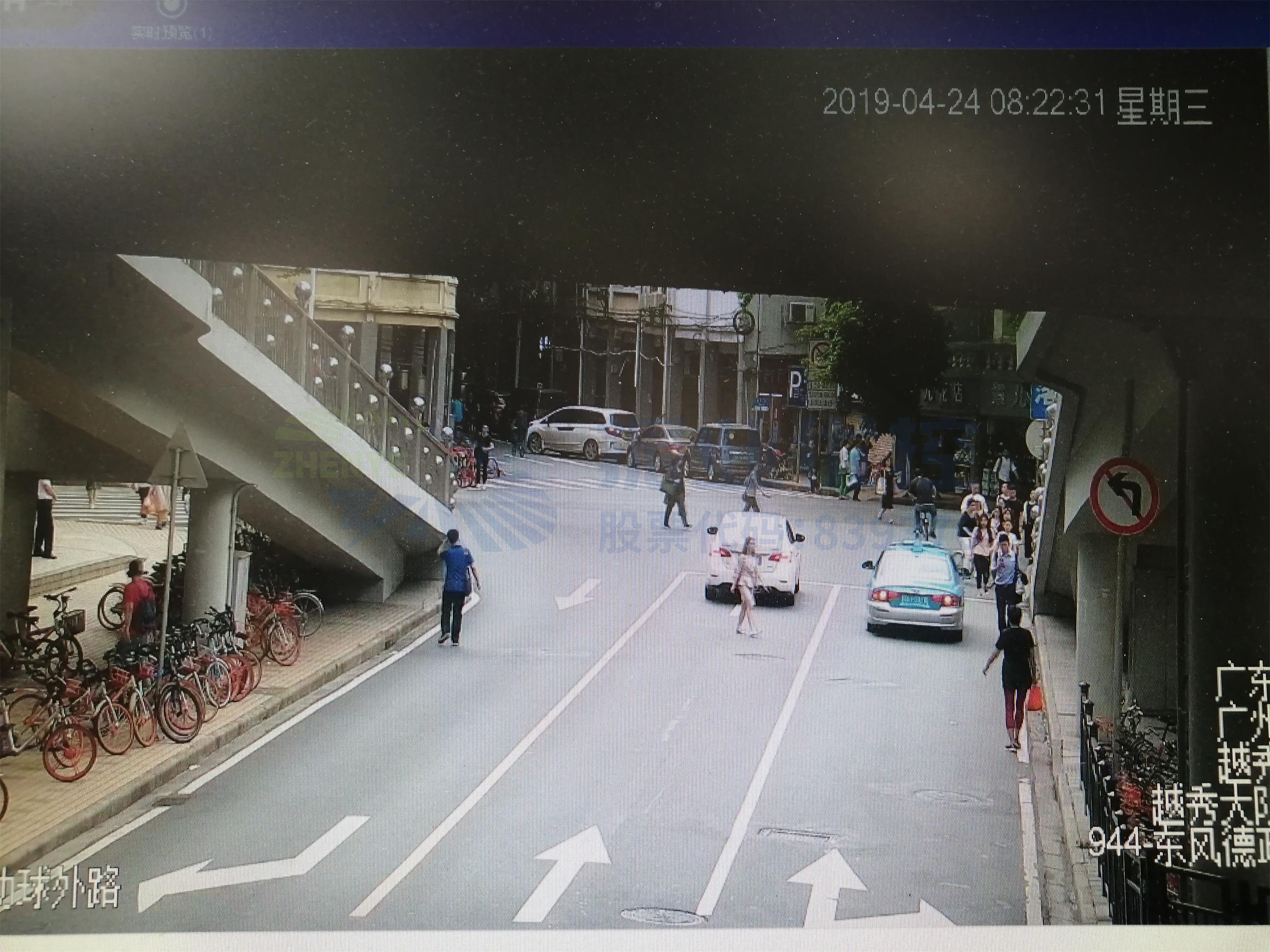

图2 行人横穿马路

图2 行人横穿马路

优化方案

为进一步提高路口行人过街效率和安全性,在行人放行相位设置斜穿路口人行横道线,即是全行人相位

这种行人过街形式的关键是,有一个机动车信号灯全红周期,所有方向的机动车都停下来,能让行人全方向自由穿行交叉口空间,包括横向、纵向和斜向,行人不必等待两次信号灯周期就可以直接斜向完成两条街道的跨越

同时,增加行人专用相位放行时间,原行人放行时间18s,现增加5s,共放行23s

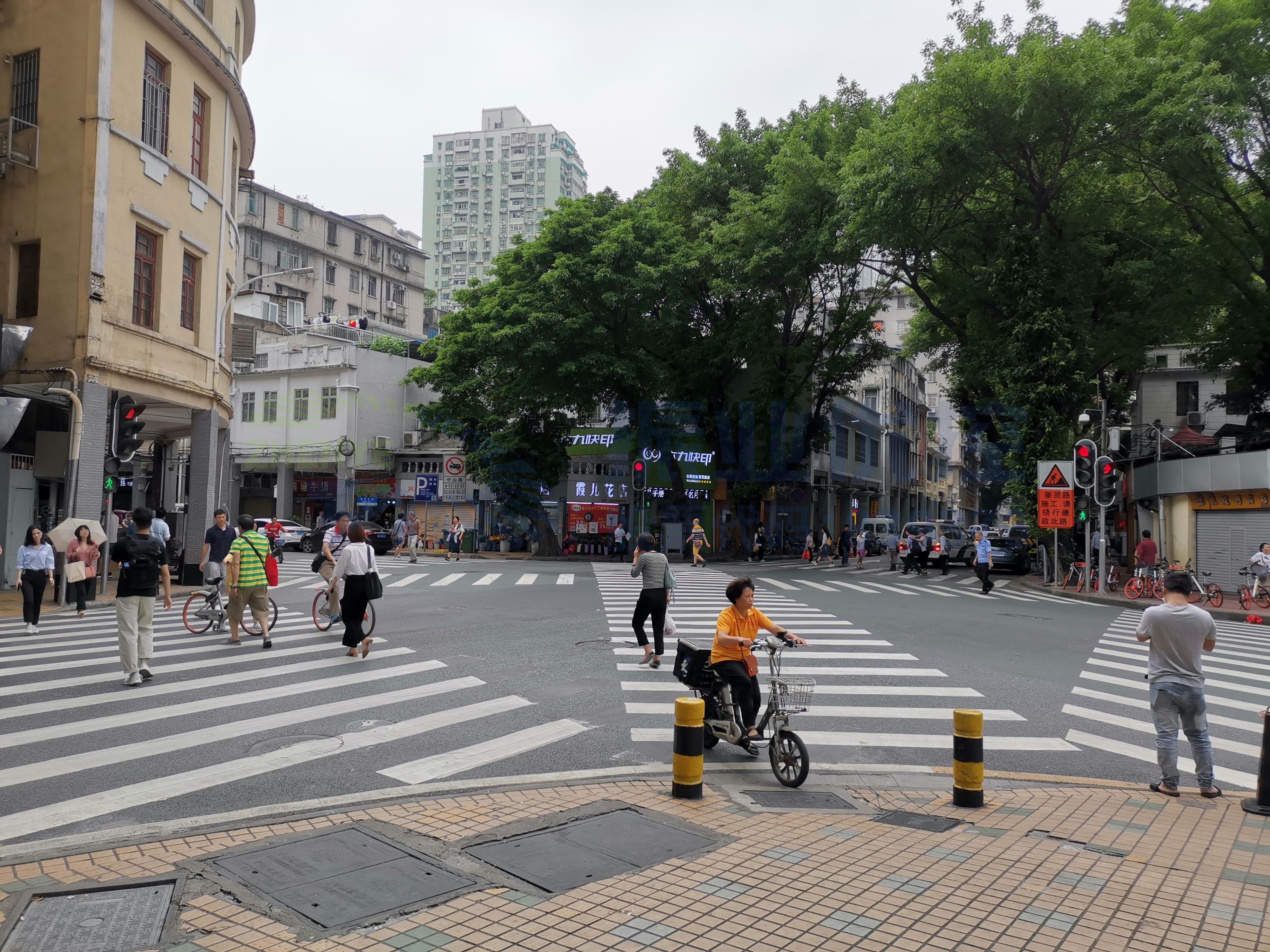

图3 路口对角斑马线示意图

图3 路口对角斑马线示意图

以下是全向行人过街的仿真视频:



优化效果

全行人相位实施后,经现场调研,行人相位时间满足行人过街需求,需要到达斜对角的行人可以在一次绿灯时间内通过,平均节约行人通过时间超过1分30秒

目前路口运行良好,以下是优化前后对比图:

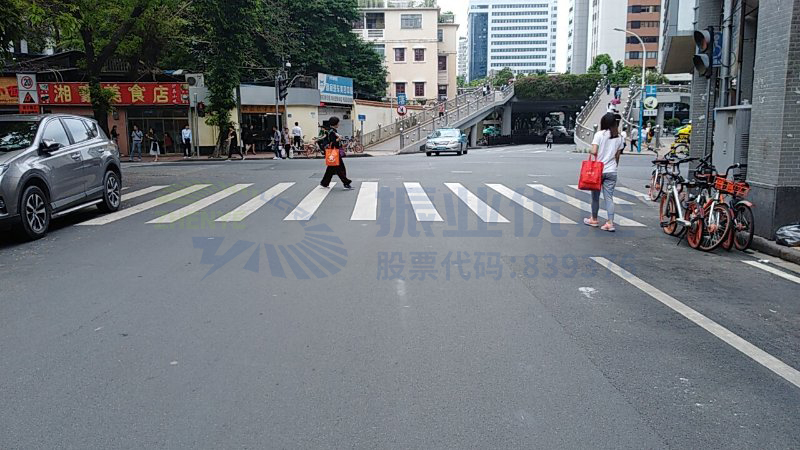

图4 优化前路口情况

图4 优化前路口情况

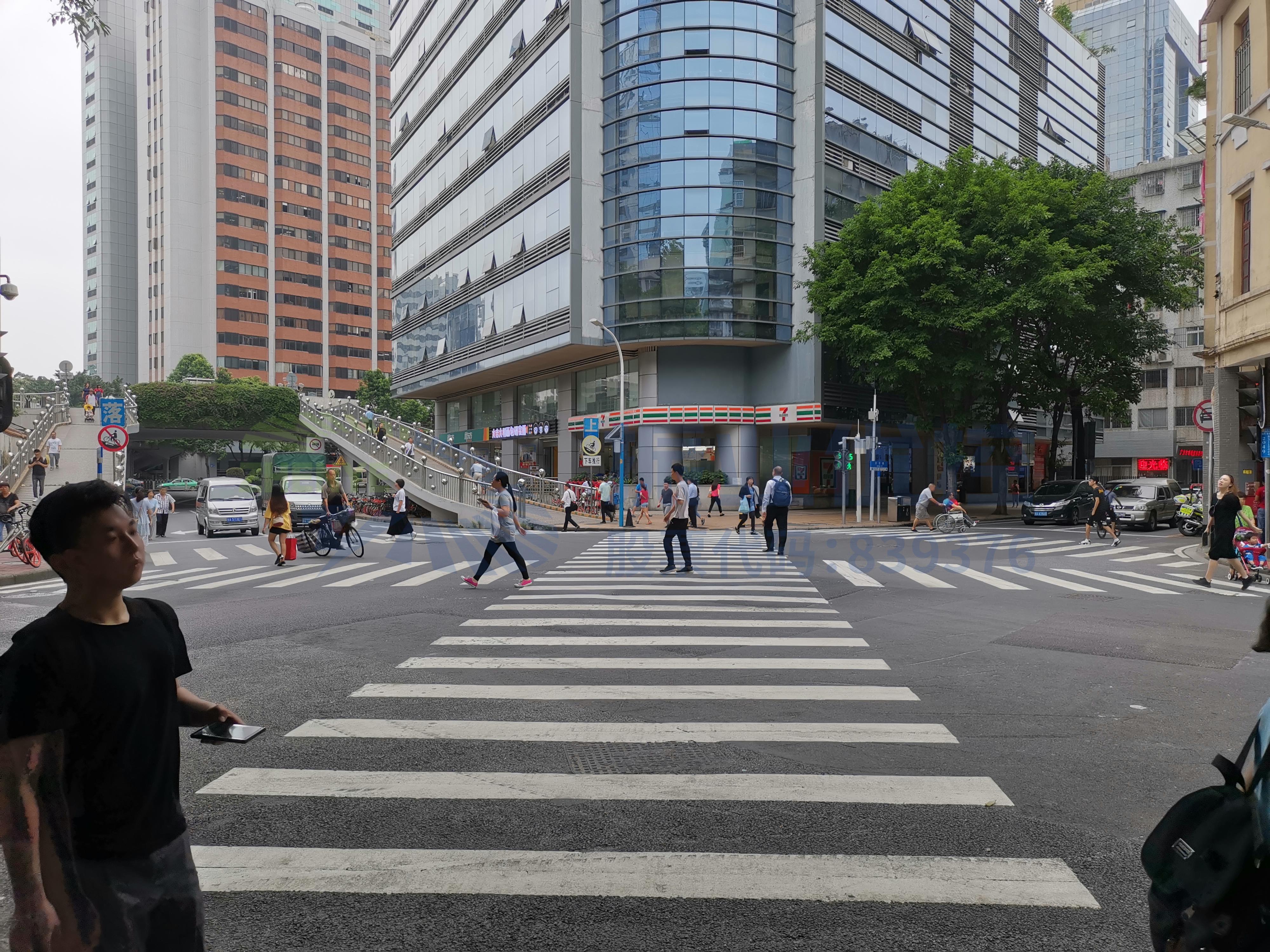

图5 优化后路口情况

图5 优化后路口情况

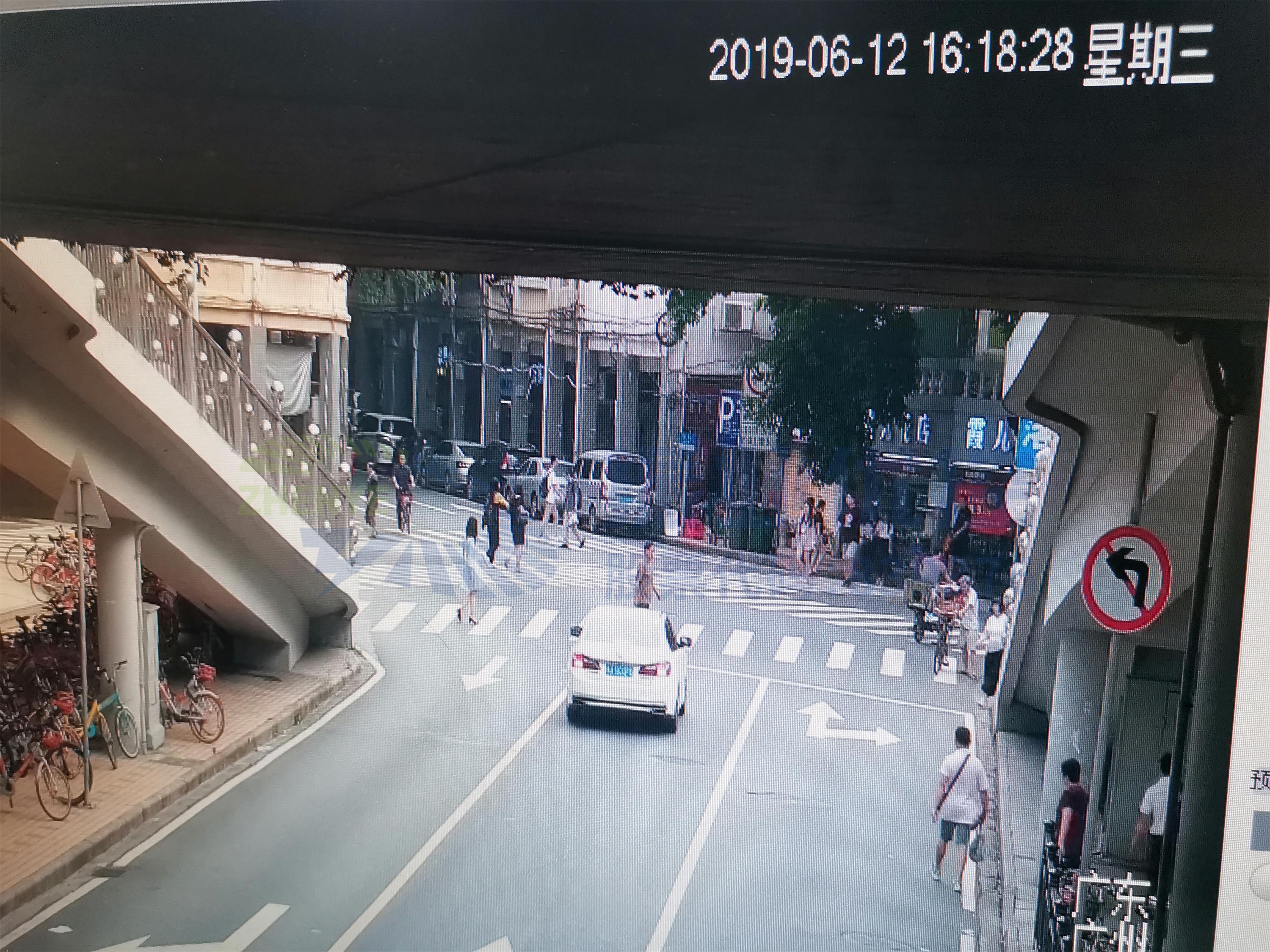

图6 优化后行人通过路口情况

图6 优化后行人通过路口情况

案例小结

德政路-豪贤路路口,改造前行人横穿马路现象严重,存在较大安全隐患。增加对角行人斑马线后,行人可在行人放行相位时,利用对角斑马线较为便捷地过街,在提高行人过街效率的同时保障行人过街的安全。

看到这里,我想大家也明白了什么是“巴恩斯之舞”,交通管理其实就像一门“艺术”,需要带着欣赏的眼光来看待。
