第263期 南宁 | 出城绿波精细化设计

优控黑板报

关键词:关键路口、路口配时、绿波协调

出城之路往往伴随车辆多、容易堵等特点,要是碰上整路走走停停、等4、5个红灯的情况,老司机们只能“飙车技”了。为了缓解上述状况,南宁攻城狮出动,解决出城堵塞问题,帮助车辆不停车出城–

路口概况

佛子岭路全长4.2公里,为南宁市东西方向进出城的主干道,东接凤岭片区火车东站,西接东葛路。路段上分布五个路口,路段日常车流量大

图1 佛子岭路协调路段各路口分布

图1 佛子岭路协调路段各路口分布

该路段较长,基础交通设施完善,道路中央有中央隔离护栏,基本为双向6-8车道,有非机动车道,但无机非隔离设施,路段限速设置为50km/h

机动车、非动车道情况

机动车、非动车道情况

限速50km/h

限速50km/h

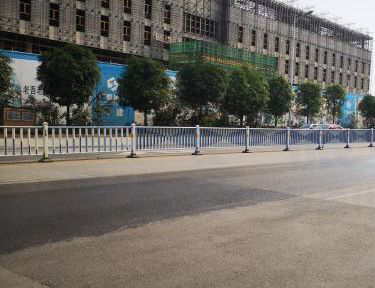

中央隔离栏

中央隔离栏

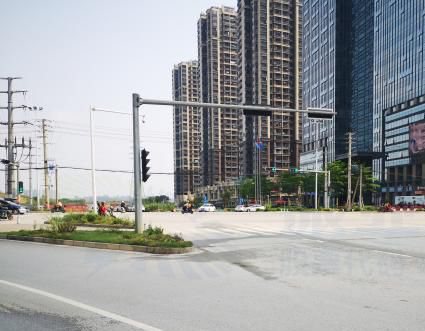

路段相交支路

路段相交支路

图2 佛子岭路基础信息调查图

存在问题

1停车等候次数多佛子岭路-盘龙路口佛子岭路-玉兰路口之间没有绿波协调,车辆需停车等待。

2西进口车辆无法有效放行佛子岭路-盘龙路口车流量较大,该路口原有配时不能适应路口现状的车流量变化,造成西进口较为拥堵,影响车辆通行。

优化方案

攻城狮针对路段交通情况对佛子岭路出城方向设计单向绿波协调。

本次单向绿波协调设计是在原有佛子岭(玉兰路-银杉路)存在协调的基础上新增佛子岭路-盘龙路口为协调路口,并以佛子岭路-盘龙路口作为路段的关键路口,主要目的是为了充分利用佛子岭适合绿波设计的硬性条件,协调由西向东(出城)主要车流通行方向,保障车流能顺畅行驶,减少停车次数、等待时间,减少车流回溢对上游路口的影响,提高道路通行效率。

针对佛子岭盘龙路口西进口较为拥堵的情况,其中晚高峰增加一个西单边相位,增加西进口的绿信比,缓解西进口排队长的情况。

路口配时及方案设计

1佛子岭路-盘龙路口

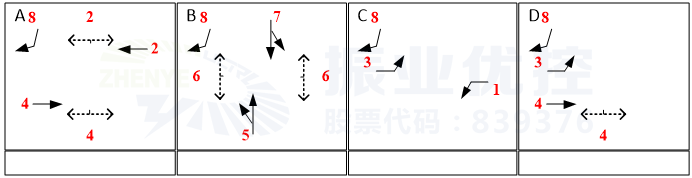

图3 佛子岭路-盘龙路口设计方案相位图

图3 佛子岭路-盘龙路口设计方案相位图

图4 佛子岭路-盘龙路口设计方案配时图

图4 佛子岭路-盘龙路口设计方案配时图

备注:过渡时间=绿闪时间+黄闪时间+全红时间 如:+3+3+2

2佛子岭路-玉兰路口

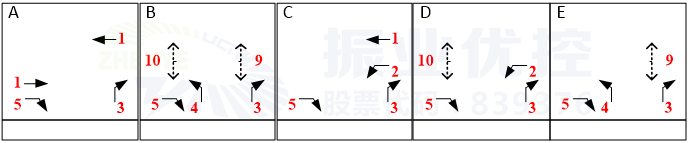

图5 佛子岭路-玉兰路口设计方案相位图

图5 佛子岭路-玉兰路口设计方案相位图

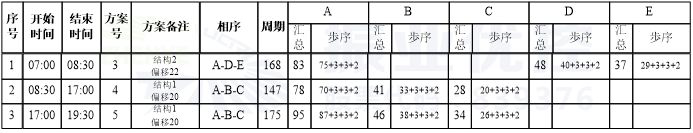

图6 佛子岭路-玉兰路口设计方案配时图

图6 佛子岭路-玉兰路口设计方案配时图

备注:过渡时间=绿闪时间+黄闪时间+全红时间 如:+3+3+2

3佛子岭路-金菊路口

图7 佛子岭路-金菊路口设计方案相位图

图7 佛子岭路-金菊路口设计方案相位图

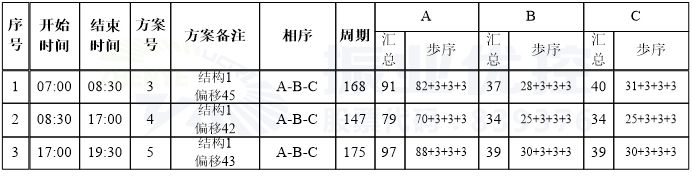

图8 佛子岭路-金菊路口设计方案配时图

图8 佛子岭路-金菊路口设计方案配时图

备注:过渡时间=绿闪时间+黄闪时间+全红时间 如:+3+3+2

4佛子岭路-翠竹路口

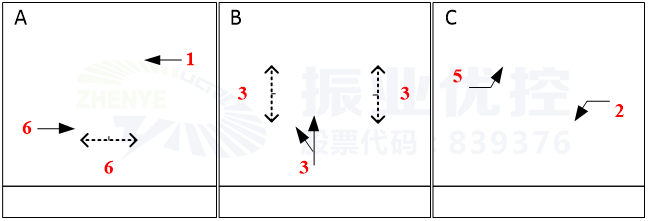

图9 佛子岭路-翠竹路口设计方案相位图

图9 佛子岭路-翠竹路口设计方案相位图

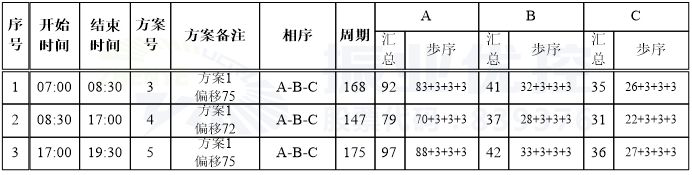

图10 佛子岭路-翠竹路口设计方案配时图

图10 佛子岭路-翠竹路口设计方案配时图

备注:过渡时间=绿闪时间+黄闪时间+全红时间 如:+3+3+2

路段方案设计

1设计车速平均车速为(45±5)km/h时,绿波效果较好。

2公共周期确定佛子岭盘龙路口为路段中关键交叉口,确定适合早高峰、晚高峰和平峰的周期分别为168175秒147秒

3协调相位差综合以上问题及考虑各因素,以周期168秒175秒和147秒为早高峰、晚高峰及平峰时段公共周期,作西往东单向绿波设计图。通过设计各路口的相位、相位差,在保障交叉口正常运行的情况下,对路段实行交通信号协调控制

4协调时距图

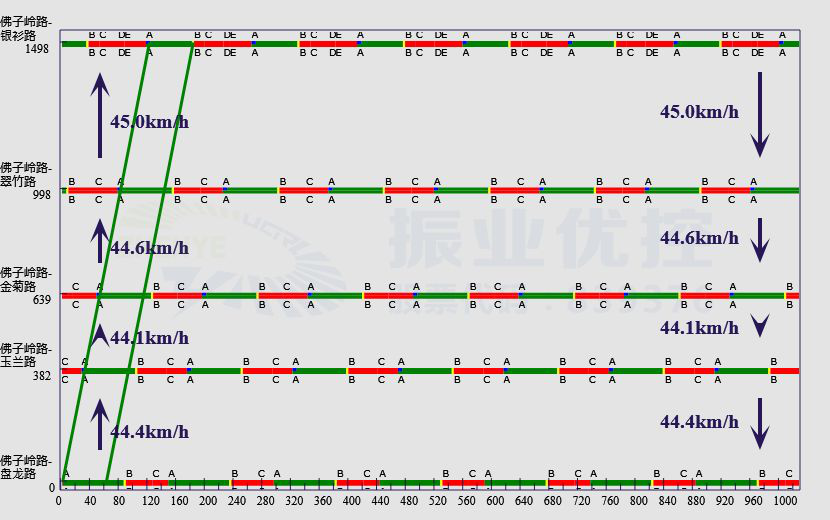

图11 佛子岭路段平峰协调方案预期效果图

图11 佛子岭路段平峰协调方案预期效果图

在平峰时段,佛子岭路西往东(出城)方向单向绿波带带宽为61s左右。

图12 佛子岭路段早高峰协调方案预期效果图

图12 佛子岭路段早高峰协调方案预期效果图

在早高峰时段,佛子岭路西往东(出城)方向单向绿波带带宽为61s左右。

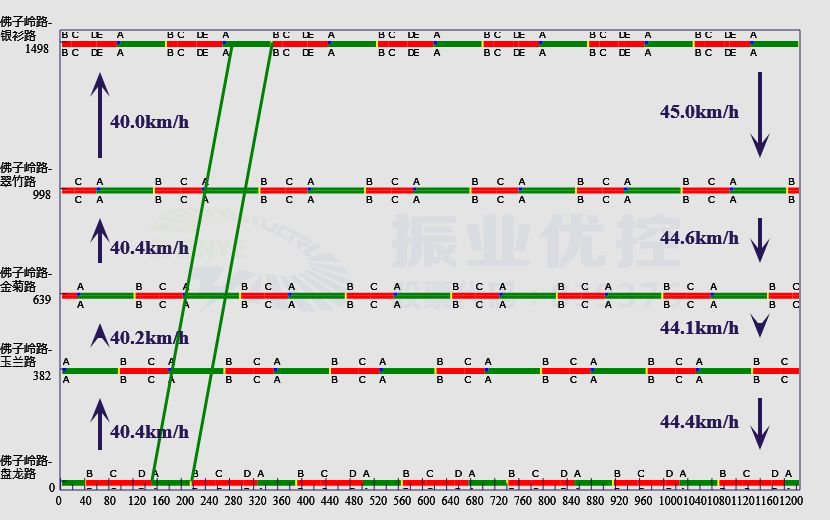

图13 佛子岭路段晚高峰协调方案预期效果图

图13 佛子岭路段晚高峰协调方案预期效果图

在晚高峰时段,佛子岭路西往东(出城)方向单向绿波带带宽为66s左右。

优化效果

在平峰时段,车辆可以以40.2km/h进行行驶,行驶过程中一次通过路段,不需要停车,历时134秒。

在早高峰时段,车辆可以以39.4km/h进行行驶,行驶过程中一次通过路段,不需要停车,历时137秒。

在晚高峰时段,车辆可以以31.4km/h进行行驶,行驶过程中一次通过路段,不需要停车,历时172秒。

表1 佛子岭路段平峰期优化前后数据对比

表1 佛子岭路段平峰期优化前后数据对比

案例小结

本案例通过前期路口间距分析,优化关键交叉路口及配时方案,缓解路段的排队压力,同时设置了由出城方向西往东的“绿波带”,极大地提高了佛子岭路的通行效率,减少车辆停车次数,缩短行程时间,为驾驶员带来更好的驾驶体验。
