第316期 河源 | 相位重复放行,破解路口冲突症结

优控黑板报

关键字:一机两岗、合流冲突、重复放行

近日,有市民反映,河源市一进出城路口本来货车就多,容易拥堵,再加上周边还分布了一个村,早晚高峰村口车辆络绎不绝,导致该路口塞得水泄不通,车辆寸步不移,不知如何是好。

请市民们莫慌!近日,河源交警已经联同振业优控专业技术团队,对该路口车流量较大的方向进行重复放行,有效解决上述问题了。

究竟是如何进行“重复放行”的呢?请看下文分解–

路口概况

桂山迎客大道-西环路路口临近高速收费站,北接西环路,东西走向连接桂山迎客大道,南接墩头村村口牌坊,同时接壤272乡道,信号控制方式为一机两岗控制,是进出城区的主要路口之一。路口交通流量以大型货车为主,起步速度较慢,加之高峰时段车流量较大,易发生拥堵。

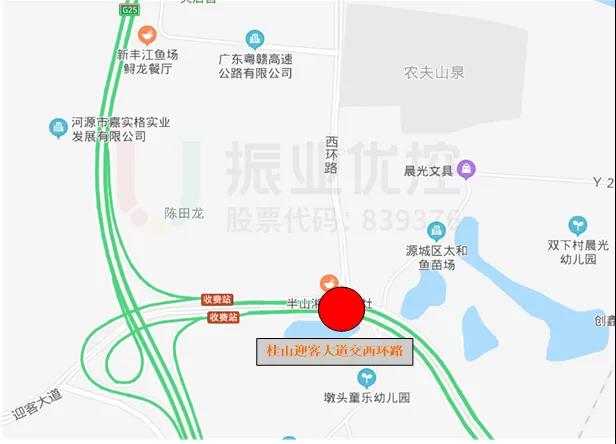

图1 路口地理位置图
图1 路口地理位置图

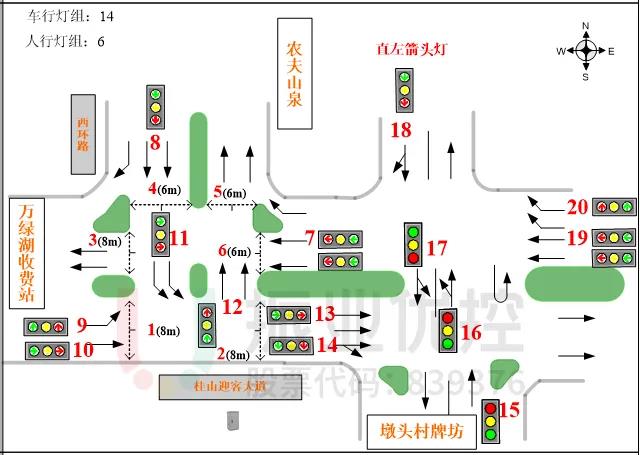

图 2 路口渠化图
图 2 路口渠化图

存在问题

1.车辆无法连续通过路口,容易产生合流冲突。

根据路口当前的放行方式,车辆从西环路往迎客大道北往东方向左转至墩头村牌坊时,不能连续通过墩头村牌坊,需停车再次等待;当西往东方向车流放行时,两股车流产生合流冲突,导致后方车流堆积。高峰时段路口易引起拥堵,从而降低整体通行效率。

2.南北方向车流量小,当前的放行方式容易造成空放。

墩头村牌坊南北方向车流量较小,单边轮放的放行方式存在较多的空放时间,造成绿灯时间的浪费,且其它车流量较大的方向需要等待红灯的时间较长,加剧路口的拥堵。

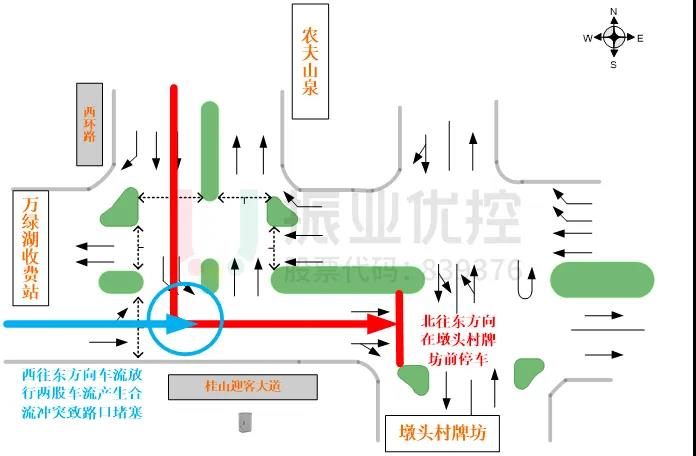

图 3 路口拥堵位置示意图
图 3 路口拥堵位置示意图

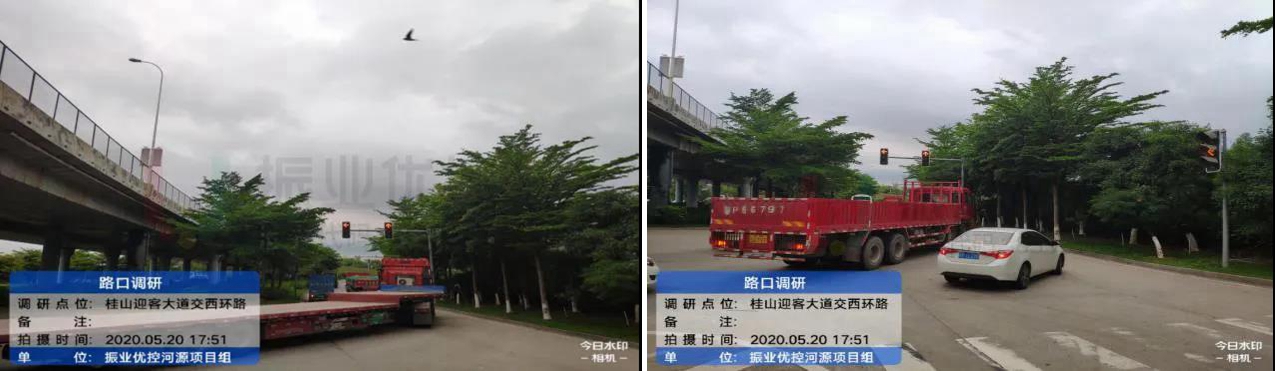

图 4 西环路往迎客大道北往东左转方向交通情况
图 4 西环路往迎客大道北往东左转方向交通情况

优化方案

针对路口的地理位置特点、交通流特性及现状的控制效果,提出以下优化措施:

1.B相位增加墩头村牌坊西往东方向放行(13号灯),用以排空高速出口西往东方向的尾车,给下一相位C相位,西环路往迎客大道北往东方向车流的放行,预留排队空间。

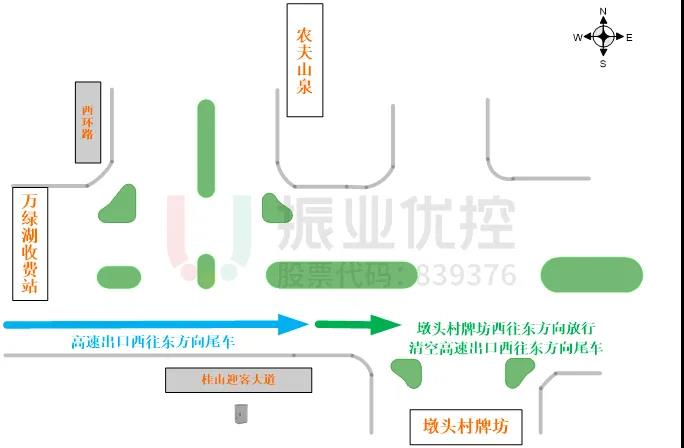

图 6 B相位增加放行方向示意图
图 6 B相位增加放行方向示意图

2. C相位增加墩头村牌坊西往东方向放行(13号灯),使西环路往迎客大道北往东方向车流可以连续不停车通过。

图 7 C相位增加放行方向示意图
图 7 C相位增加放行方向示意图

3. D相位中增加高速收费站往西环路左转方向(9、12号灯),提高该放行方向的通行效率,并将墩头村牌坊南往北方向与北往南方向,设置同步放行,放至D相位(15、16号灯),进行南北同放。

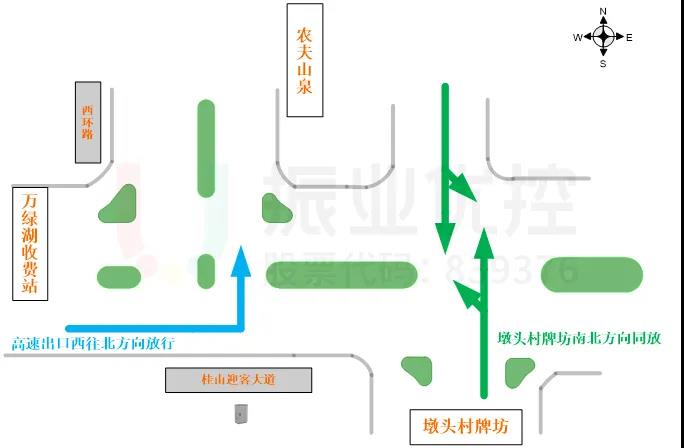

图 8 D相位增加放行方向,优化目的示意图
图 8 D相位增加放行方向,优化目的示意图

经过相位调整后,墩头村牌坊西往东方向放行(13号灯)有3个相位的放行时间。

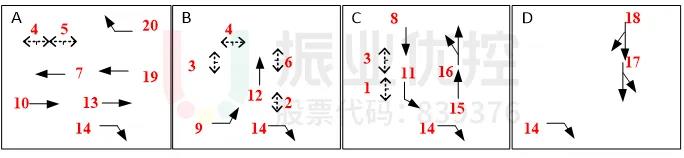

图 9 路口放行方式(优化前)
图 9 路口放行方式(优化前)

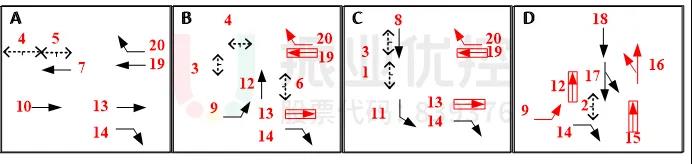

图 10 路口放行方式(优化后,红色箭头为更改的放行方式)
图 10 路口放行方式(优化后,红色箭头为更改的放行方式)

优化效果

优化后,路口已无回溢、拥堵现象出现。高峰时段,西环路往迎客大道北往东方向通过路口的车辆排队次数,从原来的3次减少到1次,路口各方向通行效率均有所提高,各个方向排队车流均等待一次红灯后即可通过。

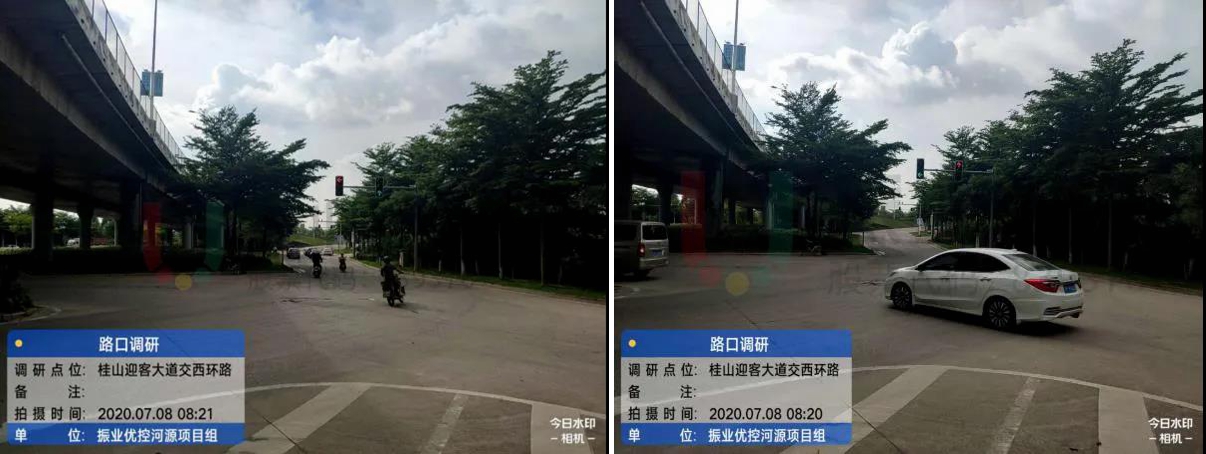

图 11 早高峰西环路往迎客大道北往东左转方向交通情况(优化后)
图 11 早高峰西环路往迎客大道北往东左转方向交通情况(优化后)
图 12 晚高峰西环路往迎客大道北往东左转方向交通情况(优化后)
图 12 晚高峰西环路往迎客大道北往东左转方向交通情况(优化后)

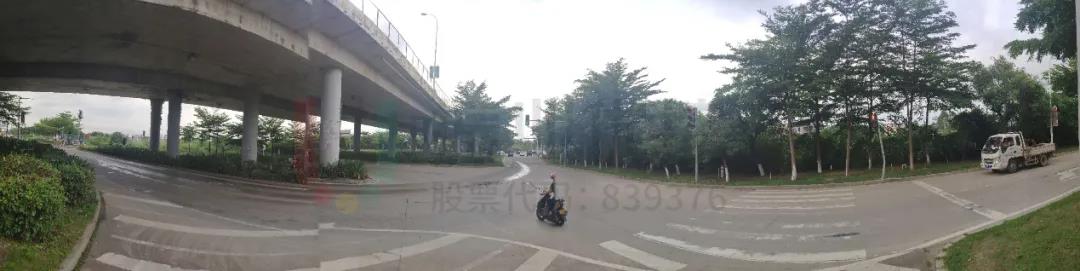

图 13 高峰时段西环路往迎客大道北往东左转方向(优化后,全景视角)
图 13 高峰时段西环路往迎客大道北往东左转方向(优化后,全景视角)

案例小结

本案例中,通过对路口的实地调研,分析导致拥堵发生的症结,精细化调整相位放行模式,采取重复放行方式,以对出行习惯影响最小的优化方式换取路口最大的通行效率,为途径车辆驾驶员营造良好的交通出行环境。
